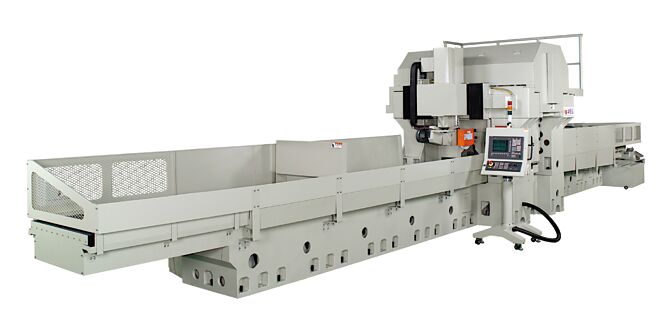

准力滑轨研磨机 八字设计确保精度

准力机械股份有限公司今年再度创举，开发新机种JL-50400CNC滑轨研磨机，採用双跨型门柱与矩形结构横梁的组合，拥有最佳的结构刚性、稳定性及热对称结构性，主轴头头部悬伸大幅的缩短，提升了加工、进给、定位精度。尤其底座内部为八字倾斜肋设计，将轨道承受的力量分流到地脚螺丝，更能保持精度。

准力机械股份有限公司开发新机种JL-50400CNC滑轨研磨机．滑轨研磨机在横梁上有2组立式研磨头、2组垂直Z轴和2组水平Y轴伺服马达进给轴，工作台X轴採用伺服油压驱动或滚珠螺杆控制系统，在底座上面做左右移动，工件摆在夹具或电永磁盘上，夹具锁在垫高块与工作台面上，在两砂轮中间做左右移动，用于同时研磨线性滑轨之两侧平面及轨道。在立柱侧面另有一组卧式研磨头，垂直、水平伺服马达进给轴，用于研磨线性滑轨之平面。2组立式研磨头与1组卧式研磨头可同时加工。工件左边有一组钻石滚轮修整器，钻石滚轮可正逆转，一次修整修锐一颗砂轮，主轴旋向固定，顺铣或逆铣由钻石滚轮旋向决定，双砂轮用同一组钻石滚轮修整、修锐，确保双砂轮形状、尺寸相同，研磨滑轨使两侧形状、尺寸、表面粗糙度完全相同。

JL-50400CNC滑轨研磨机是龙门结构之定柱定梁式设计，充分发挥阿贝原理的效用，将定位基准线与导轨的距离缩至最小限度，拥有极佳的结构刚性与降低热效应的优势，使机台长期保持极安定的精度。另外，主轴、钻石滚轮轴、光学尺配备有气密式密封系统，水气、切屑不会进入轴承、玻璃尺，确保使用寿命更长。

JL-50400CNC滑轨研磨机是双跨型门柱与矩形结构横梁的组合，拥有最佳的结构刚性、稳定性、及热对称结构性，主轴头头部悬伸大幅的缩短，提升了加工、进给、定位精度，在横梁上水平Y轴4组线性滑轨设计，可消除轨道间之牵引偏移，确保加工运动时之精度。
