晶片大厂辉达(NVIDIA)28日公布2026财年第二季财报,执行长黄仁勋表示,Blackwell系列全面展开出货,GB300已进入全速量产,单季贡献突破百亿美元。供应链透露,新世代Vera Rubin系列也已在晶圆代工厂进行暖身,其中,Rubin GPU採用台积电N3P制程打造,并以CoWoS-L先进封装整合;Rubin Ultra则规划导入方形载具,推动供应链积极投入CoPoS发展。
黄仁勋强调,AI驱动的新工业革命已全面展开,Blackwell平台表现亮眼,GB300已进入全速量产阶段,而Rubin平台也依计画推进。供应链指出,Rubin GPU有望提前至第四季量产,最快今年底即可进行封装。
黄仁勋并证实,Rubin平台包含6款全新晶片,全部已在台积电完成流片(Tape-out),并进入晶圆制造。Rubin将成为辉达第三代NVLink机架式AI超级电脑,预期供应链更趋成熟,具备全面规模化能力。

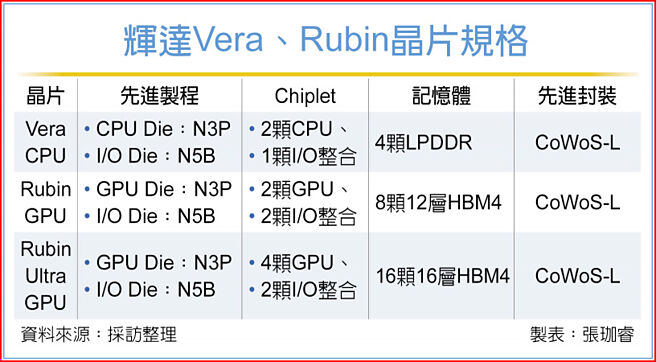

值得注意的是,Rubin GPU为辉达首款採用Chiplet(小晶片)架构的产品,黄仁勋因此亲自来台盯紧进度。IC设计业者指出,Rubin GPU与I/O Die分别採用台积电N3P与N5B制程,再搭配8颗12-Hi HBM4,以CoWoS-L封装。由于其封装面积达到传统光罩尺寸的4倍,势必消耗更多台积电CoWoS产能。
与Rubin GPU相互搭配的Vera CPU,同样是辉达首款採用Chiplet架构的Arm-based处理器,将採用N3P与N3B制程,并整合4颗LPDDR记忆体,以CoWoS-L进行封装。
先进封装需求持续吃紧,台厂设备业者今、明两年订单满手。法人点名弘塑、万润、均华等厂商将明显受惠。设备业者透露,未来Rubin Ultra GPU封装面积更大,将挑战7.5至8倍光罩尺寸,业界正与大客户合作开发310×310毫米的方形载具,以提升每片「晶方」的生产效率。
业者进一步指出,SoIC需求持续升温,近期更呈现加速态势。随着HBM堆迭层数持续增加、产品尺寸愈来愈大,长远可能迈向面板级封装;不过玻璃基板仍处于研发阶段,近期应仅是将晶圆由圆形转为方形,材质全面切换至玻璃则尚未成熟。
